摘要

　　随着PCB线路板制造工艺的不断推进，钻孔、成型切割、开料等工序产生的大量可燃性粉尘已成为工厂安全生产的重要隐患。本文从粉尘爆炸的成因与风险出发，系统分析负压集尘系统的工作原理及防爆风机的核心技术特性，深入阐述负压集尘防爆风机在粉尘源头控制、爆炸风险隔离、系统联动保护等方面的关键作用，并结合现行国家标准对PCB工厂的粉尘安全管理提出相应建议。

　　关键词：PCB线路板；负压集尘；防爆风机；粉尘爆炸；安全生产

　　一、引言

　　印刷电路板（PCB）是现代电子工业的基础，其制造过程涉及开料、钻孔、成型锣铣、外层图形、电镀、阻焊印刷等多个工序。在这些工序中，钻孔和成型加工会产生大量粉尘，其主要成分为玻璃纤维、环氧树脂粉末以及铜箔碎屑等。根据粉尘爆炸的相关研究，PCB切割与销毁过程中产生的粉尘属于可燃性粉尘范畴，在一定条件下存在燃爆风险。2022年，有研究者指出，电路板制造过程中的开料、钻孔、外形等工序会产生大量粉尘，同样存在粉尘爆炸的风险，如何加强PCB粉尘防爆安全管理、防范安全事故变得尤为重要。与此同时，国家强制标准GB 46031-2025《可燃粉尘工艺系统防爆技术规范》已对涉可燃粉尘工艺设备的防爆升级提出了明确时限要求，所有相关设备需在2026年2月1日前完成改造。在此背景下，负压集尘防爆风机作为PCB粉尘治理和安全防护的核心设备，其关键作用值得深入探讨。

　　二、PCB工厂粉尘的来源与爆炸风险分析

　　2.1粉尘的主要来源

　　PCB生产过程中，粉尘主要产生于以下几个工序：

　　开料工序：对覆铜板材进行切割时，玻璃纤维布、环氧树脂与铜箔层被同时切割，产生混合粉尘。

　　钻孔工序：机械钻孔过程中，钻头高速旋转磨削基材，产生大量细小的玻璃纤维粉末和树脂粉末，粒径通常小于75μm。

　　成型锣铣工序：成型加工采用高速铣刀对PCB板进行轮廓切割，产生的粉尘特性与钻孔工序类似，但由于铣削面积较大，粉尘量相对更多。

　　值得一提的是，PCB板材主要采用阻燃性FR-4材料，在生产过程中板材本身的阻燃成分可在一定程度上延缓粉尘积集达到燃爆临界点的过程，因此PCB产生的粉尘相较于纯有机粉尘的燃爆风险略低。然而，这并不意味着可以忽视其潜在危害——粉尘在集尘管道、除尘器内部及车间角落长期积聚后，风险仍会逐步累积。

　　2.2粉尘爆炸的要素与PCB粉尘的特性

　　粉尘爆炸需要同时满足五个条件（即“爆炸五边形”）：可燃粉尘悬浮于空气中并达到爆炸下限浓度、充足的氧气、足够的点火能量以及相对密闭的空间。PCB加工粉尘中的玻璃纤维粉末、环氧树脂粉末及微量铜粉均属于可燃性粉尘。静电积累、电气火花、机械摩擦火花均可成为点燃源，其中人体静电的最小点火能量可低至1–10 mJ，在特定条件下即可引爆悬浮粉尘。

　　此外，粉尘爆炸还具有二次爆炸的特征。一次爆炸产生的冲击波会将沉积在设备表面、管壁和车间角落的粉尘再次扬起，形成新的粉尘云，若被火焰引燃则可能引发更猛烈的二次爆炸，造成灾难性后果。这一特性要求除尘系统必须具备良好的密闭性，防止粉尘逸散和积聚。

　　2.3风险的特殊性与行业误识

　　尽管PCB行业历史上尚未公开报道过由粉尘燃爆直接导致的重大伤亡事故，但这并不意味着风险不存在。在钻孔和成型车间，钻孔产生的粉屑在产生时即被吸尘系统迅速收集，且加工空间相对密闭，不易飘散到空气中，这在客观上降低了粉尘云形成的概率。然而，2018年台湾平镇某PCB工厂火灾事故表明，印刷电路板制程涉及大量化学品，其复杂性决定了任何一个环节的疏忽都可能引发重大事故。专家在PCB行业安全生产研讨会上也指出，企业集气系统使用塑料管和非防爆风机是重要燃爆隐患之一。

　　三、负压集尘系统的工作原理与技术架构

　　3.1负压集尘的基本原理

　　负压集尘系统（又称真空吸尘系统）是利用真空负压原理捕获、收集并过滤空气中粉尘、碎屑等污染物的专业化设备。其核心流程为：防爆风机启动后在系统管路内产生负压环境，含尘空气在气压差作用下通过吸尘罩被吸入密闭管道，随后进入除尘器进行分级过滤，净化后的空气经风机排出，粉尘则被收集在灰斗或集尘桶中定期清理。

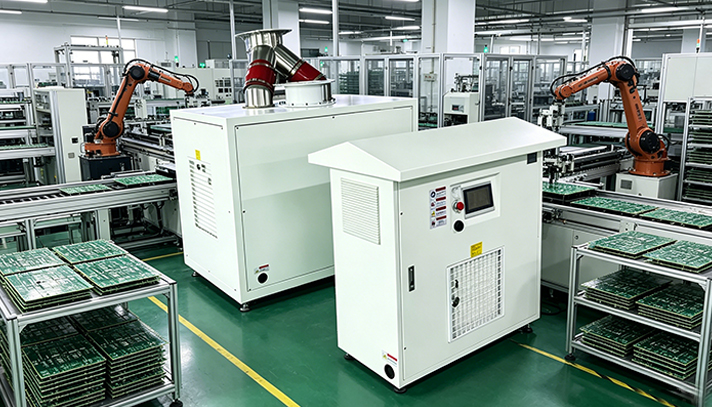

　　3.2 PCB工厂中负压集尘系统的典型配置

　　在PCB工厂中，负压集尘系统通常由以下模块构成：

　　吸尘终端：设置于钻孔机、锣铣机、开料锯等产尘设备的加工区域，尽可能接近尘源，确保粉尘在产生的瞬间即被吸入。

　　密闭管道网络：采用金属材质（推荐304/316不锈钢）的圆形风管，内壁光滑以减少粉尘附着，各法兰连接处设置跨接导线确保静电有效导除。

　　除尘器主体：通常采用滤筒式或布袋式干式除尘器，滤材选用防静电覆膜滤筒，既保证过滤精度（可达0.3μm，效率99.9%以上），又能防止静电积聚。

　　防爆风机：作为系统的动力核心，提供稳定的负压输出，将净化后的气体排出系统。

　　3.3负压式布局的技术优势

　　PCB工厂普遍采用负压式集尘布局，即将除尘器设置在防爆风机的入口端，使除尘器在负压状态下运行。含尘气体经滤布净化后再进入风机，进入风机的气体为洁净气体，对风机叶轮的磨损较小，有效延长了风机的使用寿命。此外，负压布局还能有效防止粉尘从管道连接处泄漏到车间环境中，增强系统的密闭安全性。

　　四、防爆风机的核心技术特性与选型规范

　　4.1防爆型式的分类与选择

　　防爆风机的防爆等级依据GB/T 3836系列标准划分，主要从防爆型式、设备类别、级别和温度组别四个维度进行标识。对于PCB粉尘这一导电性可燃粉尘环境，应选用防尘型（tD）或隔爆型（d）产品，设备类别应达到IIIC（适用于导电性粉尘）等级。防爆风机需明确标注防爆标志，如Ex d IIIC T4 Gb或Ex tD IIIC T135°C等。

　　4.2防爆风机的核心安全设计

　　防爆风机的安全设计主要体现在以下三个方面：

　　机械防护：采用隔爆型或增安型防爆电机，电机绕组经过特殊处理，壳体结构具备足够的强度，即使在内部发生爆炸时也能承受爆炸压力而不发生破裂，有效阻断爆炸传播路径。

　　动态响应：集成压力传感器与变频调速控制系统，当除尘器内部压力异常升高时，系统可自动触发调速装置，快速将风机转速降至安全阈值，切断爆炸能量传递路径。

　　材质选型：与粉尘接触的叶轮及壳体部件应采用不锈钢等材质，避免使用铝制材料（铝与粉尘摩擦可能产生火花），并确保全系统接地电阻严格控制在规范要求范围内。

　　4.3温度组别的匹配原则

　　根据GB 3836标准，防爆风机的温度组别决定了其表面允许达到的最高温度。PCB工厂中常见粉尘的引燃温度多在300°C以上，选用T4组别（表面温度≤135°C）的设备即可满足安全要求，T4也是目前工业粉尘环境中最常见的配置。选型时应注意确保风机的最高表面温度低于所处理粉尘的最低引燃温度，留出充足的安全冗余。

　　五、负压集尘防爆风机的关键作用

　　5.1粉尘源头控制：实现“产尘即收”

　　在PCB钻孔和成型工序中，钻头和铣刀直径较小，加工时粉尘在尺寸不超过20mm的密闭空间内产生，若不及时吸走不仅影响加工精度，还可能引发设备故障。负压集尘防爆风机通过合理布置吸尘罩并保证足够的风速和负压，可在粉尘产生的第一时间将其吸入管路系统，有效避免粉尘在车间内扩散和沉积，从源头上遏制粉尘云的形成条件。

　　5.2爆炸风险隔离：切断“爆炸五边形”的关键一环

　　负压集尘防爆风机的作用不仅在于除尘，更在于从根本上破坏粉尘爆炸的触发条件。通过持续运转维持除尘系统的负压状态，系统可有效防止粉尘向外逸散，显著降低车间环境中的粉尘浓度；同时，防爆风机的机械密封和隔爆结构设计确保了电气系统不产生外部点火源；在除尘器内部出现异常压力时，与泄爆装置联动释放压力，防止设备破坏。可以说，防爆风机是整个除尘系统防爆安全链中不可或缺的动力核心。

　　5.3系统联动保护：构建智能安全体系

　　现代化的负压集尘防爆系统已不仅仅是单一的风机设备，而是集成了监测、控制与联锁保护的智能化系统。建议PCB工厂配置以下联动机制：

　　启停顺序联锁：开机时除尘系统先运行至稳定风量后，产尘设备方可启动；停机时产尘设备关闭后，除尘系统应持续运转至管道内粉尘完全清除干净。

　　压差与温度监测：实时监测除尘器进出口压差和系统内部温度，当压差超出正常范围或温度超过设定阈值（如80°C）时自动报警并联动停机。

　　远程运维与数据追溯：物联网管理系统可自动生成维保工单，记录报警历史数据，并与工厂DCS系统集成，实现远程安全管控。

　　5.4抑制二次爆炸传播

　　由于PCB粉尘具有二次爆炸的特性，一旦除尘系统内部发生初次燃爆，冲击波可能沿管道向车间传播，造成更大范围的破坏。防爆风机在系统管道中的位置和结构设计，配合隔爆阀等隔离装置，可有效阻断爆炸波的传播路径，将爆炸能量限制在可控范围内，防止二次灾害的发生。

　　负压集尘防爆风机在PCB线路板工厂中扮演着集“除尘”与“防爆”双重角色于一身的关键设备。它不仅是从源头控制粉尘污染、保障作业人员健康的环境治理设备，更是预防粉尘爆炸事故、守护工厂安全生产的重要防线。随着GB 46031-2025等强制性标准的实施，PCB企业应深刻认识到粉尘防爆的紧迫性和重要性，结合自身工艺特点，科学选配负压集尘防爆风机，建立从粉尘产生、收集、过滤到排放的全链条安全管控体系。只有从设备选型、系统集成到运行维护的每一个环节都坚持高标准、严要求，才能真正实现PCB工厂的安全生产与可持续发展。
